» چرا فولی‌های بی‌کیفیت الکتروموتور را از کار می‌اندازند؟ راهنمای جامع انتخاب فولی صنعتی و کاهش توقفات خط تولید
در قلب هر کارخانه صنعتی و کارگاه تولیدی، سیستم‌های انتقال توان مکانیکی مسئولیت حفظ ریتم پیوسته خطوط تولید را بر عهده دارند. در این میان، الکتروموتورها گران‌بهاترین و حیاتی‌ترین پیشران‌های ماشین‌آلات به شمار می‌روند. با این حال، گزارش‌های فنی تیم‌های نگهداری و تعمیرات (نت) حاکی از آن است که درصد بالایی از حوادث ناشی از سوختن سیم‌پیچ، خرد شدن بلبرینگ‌ها یا تاب برداشتن شفت موتور، نه به دلیل ایرادات برقی، بلکه در اثر استفاده از قطعات انتقال قدرت نامرغوب و به‌ویژه «فولی‌های صنعتی بی‌کیفیت» رخ می‌دهد.
فولی یا پولی تسمه در ظاهر یک قطعه فلزی ساده و دایره‌ای شکل به نظر می‌رسد، اما از دیدگاه دینامیک ماشین، این قطعه وظیفه متعادل‌سازی بارهای شعاعی، هدایت گشتاور و استهلاک ارتعاشات پیچشی را انجام می‌دهد. انتخاب یک قطعه غیراستاندارد، پیامدهای مخربی به همراه دارد که در ادامه به تشریح علل آن و راهکارهای اصولی پیشگیری از توقف خطوط تولید می‌پردازیم.
خطرات پنهان فولی‌های کارگاهی و بی‌کیفیت بر سلامت الکتروموتور
فولی‌هایی که در کارگاه‌های متفرقه بدون نظارت مهندسی و با روش‌های ریخته‌گری ضایعاتی تولید می‌شوند، سه چالش ویرانگر برای موتور به وجود می‌آورند:
۱. نبود بالانس دینامیکی: وقتی فولی با سرعت‌های بالا نظیر ۱۴۰۰ یا ۲۸۰۰ دور بر دقیقه می‌چرخد، حتی چند گرم اختلاف توزیع جرم در دو سوی قطعه نیروی گریز از مرکز فزاینده‌ای تولید می‌کند. این عدم تعادل، لرزش‌های مخربی به شفت و بدنه موتور وارد می‌آورد که مستقیماً ساچمه‌ها و قفسه بلبرینگ‌ها را تخریب می‌کند.
۲. انحراف ابعادی و لقی شفت: سوراخ‌کاری غیردقیق فولی باعث می‌شود نشیمنگاه شفت به جای انطباق جذب، دچار لقی شود. این پدیده حین شتاب‌گیری و ترمز موتور باعث ضربه زدن به جای خار و در نتیجه خوردگی تدریجی شفت اصلی الکتروموتور خواهد شد؛ خسارتی که جبران آن نیازمند تراشکاری کامل روتور یا تعویض کل موتور است.
۳. شیارهای ناهمگون و استهلاک سریع تسمه: زاویه غیراستاندارد و زبری سطح شیارها باعث لغزش تسمه، افزایش حرارت تماسی و بکسواد مکرر می‌شود. این موضوع نه تنها تسمه‌ها را در عرض چند هفته مستهلک می‌کند، بلکه با تحمیل بارهای شعاعی نوسانی، راندمان مکانیکی را تا ۲۰ درصد کاهش می‌دهد.
????پیش از آنکه اقدام به تعویض یا سفارش قطعه کنید، پیشنهاد می‌کنیم راهنمای تخصصی [چگونه فولی مناسب برای دستگاه صنعتی خود انتخاب کنیم؟] را مطالعه نمایید تا با اصول محاسبه نسبت تبدیل دور، انتخاب تیپ شیار و توان مجاز تسمه‌ها به‌طور دقیق آشنا شوید.

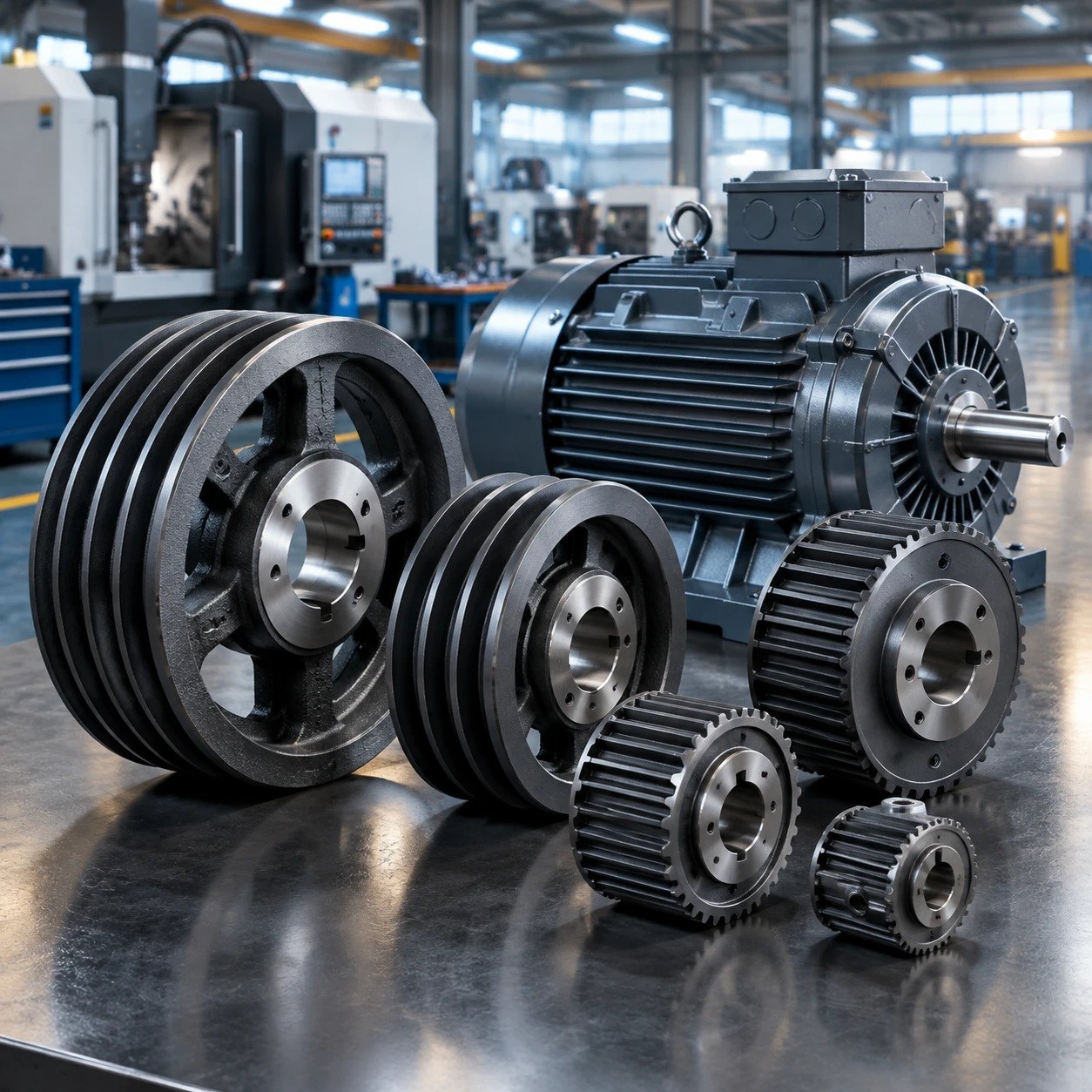

تنوع ساختاری فولی‌های صنعتی؛ از V-Belt تا سیستم‌های تاپر بوش
صنایع پیشرفته بسته به نوع بار، دور کاری و ماهیت فرآیند، از ساختارهای متفاوتی استفاده می‌کنند:
????فولی‌های تسمه V-Belt (شیاردار): متداول‌ترین نوع فولی در پمپ‌ها، کمپرسورها، فن‌های مکنده و دمنده. این قطعات در تیپ‌های مختلف نظیر سری‌های A ،B ،C و پروفیل‌های اروپایی SPZ ،SPA ،SPB تولید می‌شوند. زاویه شیارها باید با ماشین‌آلات تمام‌اتوماتیک CNC تراش داده شود تا تماس پهلوهای تسمه با بدنه فولی صددرصدی باشد.
????فولی‌های تایمینگ (دندانه‌دار): در ماشین‌آلاتی که همگام‌سازی زاویه‌ای دقیق میان دو شفت بدون کوچک‌ترین لغزش اهمیت دارد (نظیر دستگاه‌های بسته‌بندی، ربات‌ها و خطوط چاپ)، پولی‌های تایم با پروفیل‌های دندانه گرد یا ذوزنقه‌ای به کار گرفته می‌شوند.
????فولی‌های مدرن بوش‌خور (Taper Lock Bushing): نسل نوین فولی‌ها که نیازی به انطباق‌های پرسی و ضربات چکش ندارند. این قطعات با استفاده از یک بوش مخروطی چاک‌دار و پیچ‌های آلن، اتصال اصطکاکی کامل ۳۶۰ درجه‌ای روی شفت ایجاد می‌کنند. مونتاژ و دمونتاژ این قطعات در کمتر از چند دقیقه و بدون ایجاد کوچک‌ترین خط‌وخش روی شفت صورت می‌گیرد.
کیفیت متریال در تمام این مدل‌ها تعیین‌کننده است؛ استفاده از چدن خاکستری با تراکم گرافیتی فشرده (نظیر GG25) یا چدن داکتیل، توانایی جذب ارتعاشات مکانیکی را تا چند برابر افزایش داده و از خستگی زودرس قطعه جلوگیری می‌کند. به همین دلیل، مدیران باسابقه نگهداری و تعمیرات برای حذف ریسک توقف ناگهانی، [خرید فولی صنعتی از گروه صنعتی مدنی] را به عنوان یک استاندارد قطعی در خریدهای دوره‌ای خود قرار می‌دهند.
بالانس دینامیکی کارخانه‌ای؛ مرز میان آرامش و فاجعه در خط تولید
شاید بزرگ‌ترین وجه تمایز یک فولی استاندارد و مهندسی‌شده با نمونه‌های بی‌کیفیت، انجام تست‌های تخصصی بالانس باشد. در فولی‌های ارزان‌قیمت، به دلیل استفاده از شمش‌های ضایعاتی در ریخته‌گری، حباب‌های هوا (مک) در درون بافت قطعه باقی می‌ماند. این حفرات داخلی از بیرون دیده نمی‌شوند اما چگالی نامتوازن ایجاد می‌کنند.
دستگاه‌های پیشرفته بالانس دینامیکی با چرخاندن فولی در سرعت‌های بالا، کوچک‌ترین انحراف جرمی را شناسایی کرده و با سوراخ‌کاری دقیق تعادلی، لرزش قطعه را به صفر می‌رسانند. فولی که بالانس دقیق دارد، حرکت نرم، بی‌صدا و بدون لرزشی را برای تسمه به ارمغان می‌آورد؛ این موضوع باعث افت محسوس دمای کاری بیرینگ‌های موتور، افزایش عمر تسمه‌ها و کاهش مصرف آمپراژ الکتروموتور زیر بار کامل خواهد شد.
تحلیل اقتصادی: چرا فولی ارزان قیمت، گران‌ترین انتخاب است؟
گاهی بخش بازرگانی کارخانجات با هدف کاهش هزینه‌های جاری، اقدام به خرید فولی‌های متفرقه با قیمت‌های وسوسه‌انگیز می‌کند. اما آیا این صرفه‌جویی اولیه واقعاً اقتصادی است؟
کافی است هزینه‌های پنهان یک توقف دو ساعته در خط تولید را محاسبه کنید:
· دستمزد نیروهای معطل در سالن تولید.
· سوختن بلبرینگ و از مدار خارج شدن الکتروموتور اصلی خط.
· هزینه خرید مداوم تسمه‌های سوخته و خورده‌شده.
· دستمزد تراشکاری مجدد شفت و باز و بست موتور.
با یک مقایسه ساده روشن می‌شود که هزینه خرید یک فولی صنعتی مرغوب، سخت‌کاری‌شده و بالانس‌شده، تنها کسر بسیار ناچیزی از خسارت ناشی از یک بار توقف ناگهانی خط تولید است. در واقع، هزینه کردن برای تجهیزات انتقال قدرت استاندارد، نوعی بیمه‌نامه مطمئن برای تضمین پایداری خط تولید به شمار می‌رود.
جمع‌بندی: تضمین بهره‌وری پایدار با انتخاب مهندسی
الکتروموتورها قلب محرک کارخانه‌ها هستند و فولی‌های صنعتی، شریان انتقال نیروی آن‌ها به ماشین‌آلات به شمار می‌روند. صرفه‌جویی در کیفیت این قطعات، به معنای پذیرش ریسک لرزش‌های مخرب، فرسایش شفت و تحمیل توقفات پیش‌بینی‌نشده به سیستم است. با به‌کارگیری فولی‌های ماشین‌کاری‌شده با استانداردهای دقیق بین‌المللی، بالانس دینامیکی کامل و بهره‌گیری از سیستم‌های نوین بوش مخروطی، می‌توانید آرامش و بازدهی حداکثری را به خطوط تولید خود هدیه دهید.
