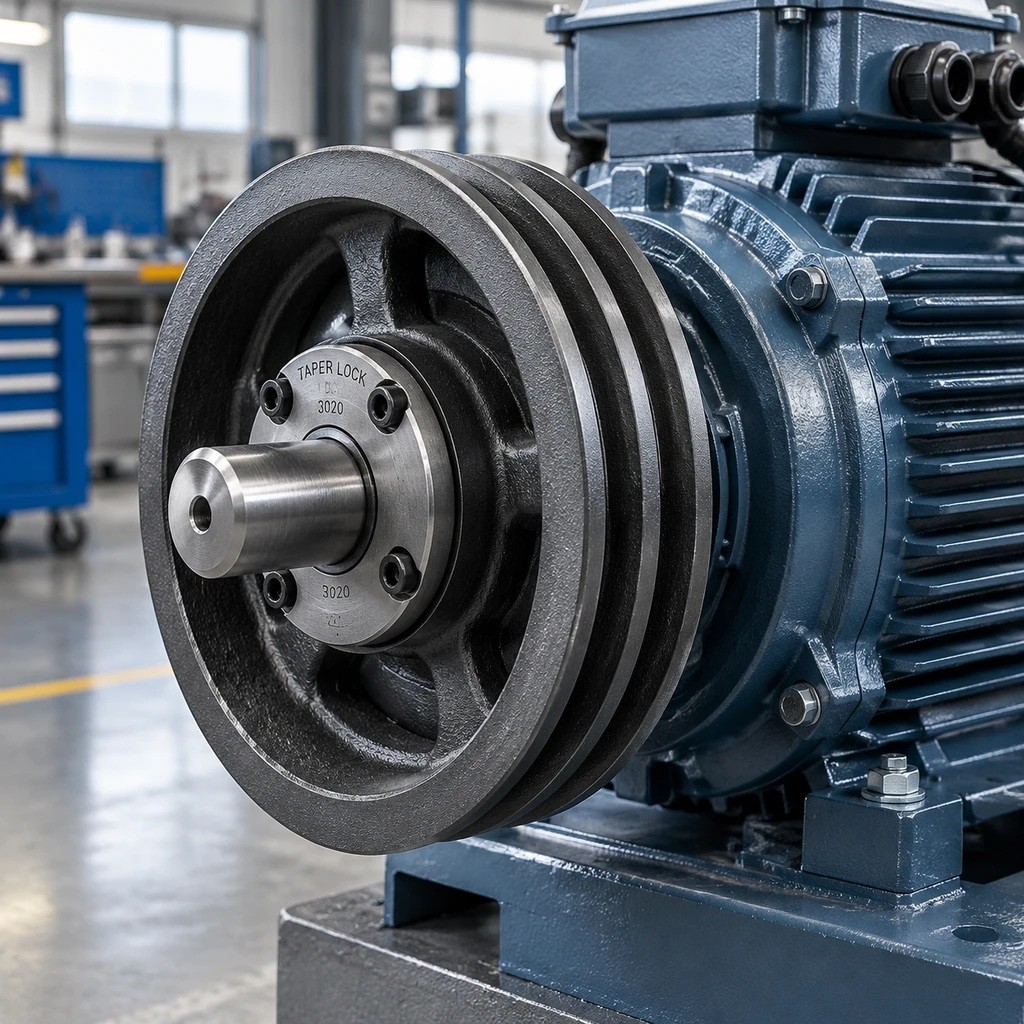

» چرا فولی‌های سنتی الکتروموتور را از کار می‌اندازند؟ راز کاهش توقف خط تولید با پولی‌های سه‌شیار بوش‌خور
در هر واحد صنعتی، از کارخانه‌های بزرگ تولیدی گرفته تا کارگاه‌های ماشین‌کاری و تأسیسات فرآوری، ضربان قلب کارخانه وابسته به کارکرد مداوم الکتروموتورها، پمپ‌ها و کمپرسورها است. توقف ناگهانی یک خط تولید حتی برای چند ساعت می‌تواند زیان‌های مالی سنگینی به همراه داشته باشد. در این میان، بخش عمده‌ای از خرابی‌های ناگهانی ماشین‌آلات دوار، نه به دلیل سوختن سیم‌پیچ موتور و نه به خاطر نوسانات برق، بلکه ناشی از ایراد در یکی از ساده‌ترین اجزای مکانیکی یعنی «فولی تسمه» است.
سال‌هاست که بسیاری از کارگاه‌ها از پولی‌های سنتی ناف‌دار و ساده استفاده می‌کنند؛ غافل از اینکه همین قطعه ظاهراً ارزان و ساده، عامل اصلی لرزش‌های مخرب، خوردگی سطح شفت، داغ شدن بلبرینگ‌ها و در نهایت توقف‌های پی‌درپی خطوط تولید است. در این مقاله به بررسی علل ریشه‌ای آسیب فولی‌های سنتی به تجهیزات صنعتی می‌پردازیم و راهکار نوین مهندسی، یعنی استفاده از پولی‌های سه‌شیار مجهز به سیستم بوش مخروطی (Taper Bush) را تشریح می‌کنیم.
دردسرهای پنهان فولی‌های سنتی ناف‌دار در خطوط صنعتی
پولی‌های سنتی که به روش ریخته‌گری معمولی تولید و سپس توسط تراشکار سوراخ‌کاری و جای خار روی آن‌ها ایجاد می‌شود، نقص‌های ساختاری متعددی دارند. اولین چالش این قطعات در فرآیند نصب رخ می‌دهد. برای سوار کردن یک فولی سنتی روی شفت، معمولاً به ضربات چکش، شعله دادن به قطعه برای انبساط حرارتی یا پرس‌های سنگین متوسل می‌شوند. این ضربات مستقیم، اولین ضربه مهلک را به ساچمه‌ها و کاسه‌نمدهای بلبرینگ الکتروموتور وارد می‌آورد.
از سوی دیگر، تلرانس انطباقی سوراخ فولی سنتی با قطر شفت به‌ندرت به صفر می‌رسد. وجود حتی چند صدم میلی‌متر لقی اولیه، با شروع به کار موتور و اعمال گشتاورهای متناوب، تشدید می‌شود. این لقی باعث کوبش مداوم خار در نشیمنگاه شفت شده و پدیده‌ای موسوم به سایش سایشی یا فرسایش اصطکاکی را ایجاد می‌کند. در گذر زمان، شفت گران‌قیمت الکتروموتور خورده شده و برای تعمیر آن باید کل موتور باز و روتور راهی کارگاه تراشکاری شود.
مشکل دوم، نبود بالانس دقیق در فولی‌های کارگاهی است. وزن نامتقارن قطعه حین چرخش در دورهای بالا (مثلاً ۱۴۰۰ یا ۳۰۰۰ دور در دقیقه)، نیروی گریز از مرکز نامتعادلی ایجاد می‌کند. این ارتعاش دائمی به بیرینگ‌ها، سیل‌های آب‌بندی و پایه‌های موتور منتقل می‌شود و علاوه بر تولید نویز آزاردهنده در سالن تولید، عمر مفید تمامی اجزای دوار را به یک‌سوم کاهش می‌دهد.
پولی بوش‌خور (تاپر بوش)؛ انقلاب در اتصال مکانیکی
مهندسان مکانیک برای پایان دادن به این معضلات زنجیره‌ای، مکانیزم بوش مخروطی یا اصطلاحاً تاپر بوش (Taper Lock) را توسعه دادند. ساختار پولی‌های بوش‌خور از دو بخش کاملاً مجزا تشکیل شده است: بدنه اصلی پولی با شیار داخلی مخروطی، و یک بوش فولادی قفل‌کننده که از بیرون مخروطی و از داخل دارای قطر دقیق شفت به همراه جای خار استاندارد است.
زمانی که بوش درون شیار پولی قرار می‌گیرد و پیچ‌های آلن مغزی سفت می‌شوند، ساختار مخروطی بوش سبب ایجاد یک نیروی انقباضی ۳۶۰ درجه‌ای بر روی شفت می‌گردد. این قفل اصطکاکی کامل، چند ویژگی حیاتی دارد:
نخست، تماس سطحی صددرصدی میان بوش و شفت برقرار می‌شود؛ بنابراین تمام نیروی گشتاور توسط اصطکاک سطحی منتقل شده و خار تنها نقش نگهدارنده ایمنی را ایفا می‌کند.
دوم، نصب و دمونتاژ این قطعه بدون کوچک‌ترین ضربه و تنها با باز و بسته کردن دو یا سه پیچ آلن در کمتر از ده دقیقه انجام می‌پذیرد. دیگر نه نیازی به پولی‌کش‌های سنگین است و نه نیازی به مشعل و حرارت دادن قطعه کار.
همین سهولت نگهداری و تضمین سلامت شفت باعث شده که مدیران فنی باسابقه، در طرح‌های نوسازی و ارتقای کارخانجات، [خرید فولی صنعتی از گروه صنعتی مدنی] را در اولویت قرار دهند تا خطوط خود را با تجهیزات ماشین‌کاری‌شده با ماشین‌آلات سی‌ان‌سی و استاندارد بین‌المللی ایمن سازند.
چرا طراحی «سه‌شیار» انتخابی ایده‌آل برای بارهای سنگین است؟
سیستم‌های تسمه‌ای یکی از منعطف‌ترین راه‌های انتقال توان هستند، اما در بارهای سنگین و بارهای ضربه‌ای، استفاده از پولی‌های تک‌شیار یا دو‌شیار با محدودیت روبرو می‌شود. اگر توان مورد نیاز خط بالا باشد، وارد آوردن فشار بیش از حد به یک یا دو رشته تسمه سبب کشیدگی ناهمگون، داغ شدن بیش از حد تسمه‌ها و پدیده نامطلوب بکسواد می‌شود.
پولی تسمه‌ای سه‌شیار این امکان را فراهم می‌کند که گشتاور تولیدی الکتروموتور به‌طور متوازن و دقیق بین سه رشته تسمه استاندارد V شکل توزیع گردد. این طراحی مزایای عملیاتی چشمگیری در پی دارد:
✅کاهش تنش بر هر رشته تسمه: بار کششی تقسیم بر سه می‌شود، در نتیجه خطر پارگی ناگهانی تسمه در هنگام راه‌اندازی زیر بار به صفر نزدیک خواهد شد.
✅جلوگیری از لغزش و اتلاف انرژی: زاویه شیار استاندارد و درگیری کامل تسمه‌ها سبب انتقال ۹۸ درصدی توان بدون افت دور موتور می‌شود.
✅امکان ادامه کار در شرایط اضطراری: حتی اگر یکی از تسمه‌ها دچار فرسودگی مقطعی شود، دو رشته دیگر قادرند بار را تا پایان شیفت کاری و زمان برنامه‌ریزی‌شده تعمیرات هدایت کنند و مانع خاموشی ناگهانی کارخانه شوند.
این تیپ پولی برای تجهیزاتی مانند کمپرسورهای اسکرو، سنگ‌شکن‌ها، دستگاه‌های چوب‌بری و نئوپان، میکسرها و فن‌های غول‌پیکر صنعتی که گشتاور راه‌اندازی بالایی دارند، گزینه‌ای بی‌بدیل است.
مشخصات آلیاژی و اهمیت بالانس دینامیکی
متریال به کار رفته در پولی‌های مرغوب، چدن مهندسی خاکستری با تراکم بالا یا چدن داکتیل است. ساختار گرافیتی چدن خاصیت ذاتی جذب ارتعاش (Damping Capacity) دارد؛ یعنی امواج لرزشی ناشی از چرخش موتور و بارگذاری شفت را در بافت خود مستهلک می‌کند. علاوه بر متریال، بالانس دینامیکی کارخانه‌ای مهم‌ترین معیاری است که یک پولی مهندسی را از یک قطعه متفرقه بازار متمایز می‌سازد.
پولی‌های استانداردی که فرآیند بالانس دقیق دوار را در کارخانه سپری می‌کنند، با بالاترین سرعت‌های زاویه‌ای بدون کوچک‌ترین لرزش کار می‌کنند. این نرمی عملکرد، دمای کاری یاتاقان‌ها را به‌شدت کاهش داده و مصرف انرژی الکتروموتور را بهینه می‌سازد. به همین جهت، مهندسان مکانیک و سرپرستان نت برای تجهیز ماشین‌آلات حساس خود، تصمیم به [خرید پولی تسمه‌ای سه‌شیار (بوش‌خور) از گروه صنعتی مدنی] می‌گیرند تا از اصالت ابعادی، کیفیت آلیاژ ضدسایش و بالانس صددرصدی اطمینان حاصل کنند.
محاسبه سودآوری اقتصادی: پولی سنتی یا بوش‌خور؟
شاید در نگاه اول، قیمت خرید اولیه یک فولی سنتی ارزان‌تر به نظر برسد؛ اما مدیران باهوش هزینه‌های کلی چرخه عمر قطعه (Total Cost of Ownership) را محاسبه می‌کنند. کافی است هزینه‌های پنهان یک فولی سنتی را جمع بزنید:
۱. هزینه دستمزد تراشکاری برای سوراخ‌کاری و جاخار زدن.
۲. هزینه تعویض زودهنگام بلبرینگ‌های موتور به دلیل ارتعاشات.
۳. هزینه تراشکاری و بازسازی شفت آسیب‌دیده الکتروموتور.
۴. مهم‌تر از همه، هزینه خوابیدن خط تولید به مدت چند ساعت یا چند روز جهت تعویض یک فولی معمولی.
در مقابل، پولی‌های بوش‌خور با حذف تمامی این هزینه‌های جانبی و فراهم آوردن امکان تعویض فوق‌سریع در زمان اورهال، در همان ماه‌های نخست نصب، کل هزینه خرید خود را بازمی‌گردانند. بوش‌های استاندارد این قطعات به‌گونه‌ای طراحی شده‌اند که اگر در آینده الکتروموتور با شفت دیگری جایگزین شود، نیازی به تعویض بدنه پولی نیست؛ تنها با تعویض بوش داخلی که هزینه‌ای بسیار اندک دارد، پولی روی شفت جدید سوار خواهد شد.
جمع‌بندی: گامی مطمئن به سوی پایداری خطوط تولید
در دنیای پررقابت صنعت امروز، برتری با کارخانه‌هایی است که توقفات برنامه‌ریزی‌نشده را به حداقل برسانند. جایگزینی فولی‌های قدیمی ناف‌دار با پولی‌های سه‌شیار مجهز به تاپر بوش، یک بهینه‌سازی مقرون‌به‌صرفه با دستاوردهای فنی چشمگیر است: آرامش عملکرد موتور، حذف لرزش و صدا، حفظ سلامت شفت و انتقال حداکثری توان. ارتقای این بخش از سیستم انتقال قدرت، سرمایه‌گذاری تضمین‌شده‌ای برای حفظ سلامت گران‌بهاترین ماشین‌آلات کارخانه شماست.
