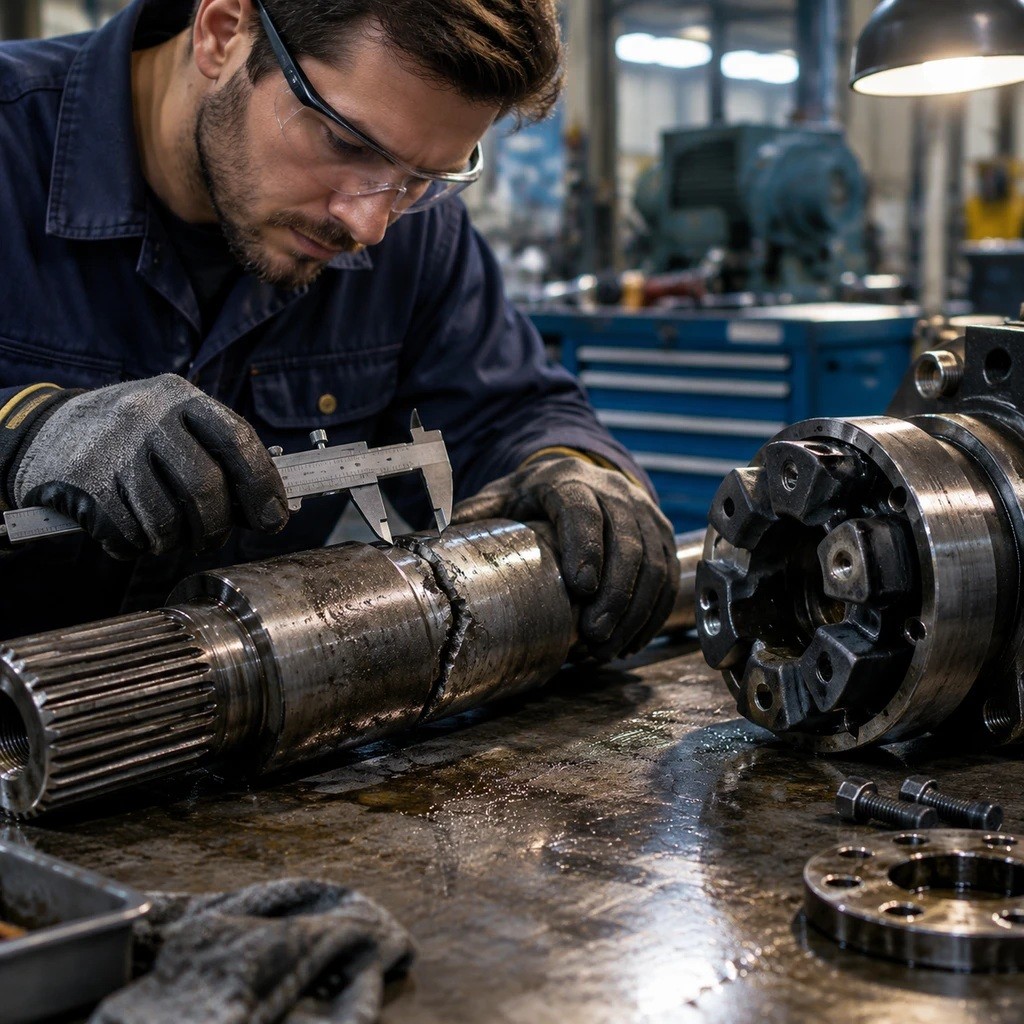

» راهنمای صفر تا صد عیب‌یابی شکستگی شفت؛ چطور با یک انتخاب ساده عمر پمپ را ۳ برابر کنیم؟
شکستن ناگهانی شفت پمپ یا الکتروموتور یکی از تلخ‌ترین کابوس‌های هر مدیر تولید، سرپرست کارگاه و مهندس نگهداری و تعمیرات (نت) است. صدای مهیب بریده شدن شفت فولادی در اوج بار کاری، متوقف شدن جریان سیال و خاموشی ناگهانی خط تولید، مساوی است با ساعت‌ها و گاه روزها توقف پروسه، بر باد رفتن قراردادهای زمان‌بندی‌شده و تحمیل هزینه‌های سنگین تعویض قطعات. در چنین شرایطی، معمولاً نخستین واکنش مقصر دانستن کیفیت آلیاژ شفت یا بد کار کردن اپراتور است؛ شفت تعویض می‌شود، اما بعد از چند هفته یا چند ماه، سناریو عیناً تکرار شده و شفت جدید دقیقاً از همان نقطه دچار شکستگی می‌شود!
واقعیت فنی این است که فولاد بدون هشدار و بی‌دلیل تسلیم نمی‌شود. شکست شفت معلول یک بیماری پنهان و ادامه‌دار در سیستم است، نه علت آن. اگر می‌خواهید برای همیشه از شر هزینه‌های تکراری تراشکاری، دمونتاژ مکرر و خوابیدن پمپ خلاص شوید، باید ریشه مکانیکی این رخداد را بیابید. در این راهنمای جامع و کاربردی، به بررسی دقیق ریشه‌های شکستگی شفت، نشانه‌شناسی سطوح مقطع شکسته و راهکاری بسیار ساده اما حیاتی می‌پردازیم که می‌تواند عمر مفید پمپ و موتور شما را تا سه برابر افزایش دهد.
شکست شفت چگونه رخ می‌دهد؟ رمزگشایی از چهره خستگی فلز
وقتی یک شفت فولادی تنومند می‌شکند، بسیاری تصور می‌کنند وارد آمدن یک ضربه یا بار اضافی ناگهانی (Overload) عامل آن بوده است. در حالی که آمار نشان می‌دهد بیش از هشتاد درصد شکست‌های شفت ناشی از پدیده خستگی (Fatigue Failure) است.
خستگی فلز زمانی رخ می‌دهد که شفت تحت تنش‌های متناوب و متغیر قرار گیرد؛ یعنی در هر دور چرخش، یک نقطه از شفت ابتدا تحت کشش و سپس تحت فشار قرار می‌گیرد. این تنش‌های چرخشی مداوم، حتی اگر بسیار کمتر از حد استحکام تسلیم فولاد باشند، با گذشت زمان ترک‌های میکروسکوپی در ضعیف‌ترین نقاط شفت ایجاد می‌کنند. این ترک‌ها به‌آرامی پیشروی کرده و به اصطلاح خطوط ساحلی بر سطح مقطع مقطع باقی می‌گذارند، تا جایی که بخش باقی‌مانده شفت دیگر توان تحمل گشتاور را نداشته و ناگهان می‌برد.
نقاط بحرانی که ترک‌های خستگی معمولاً از آنجا آغاز می‌شوند عبارتند از:
نشیمنگاه خار (جای خار کوپلینگ یا پروانه): گوشه‌های تیز شیار خار به عنوان متمرکزکننده شدید تنش عمل می‌کنند.
پله‌ها و شانه‌های تغییر قطر شفت: در صورتی که پخ یا شعاع انحنا در محل تغییر قطر رعایت نشده باشد، تنش برشی در آن نقطه انباشته می‌شود.
محل نشستن رولبرینگ‌ها یا کاسه‌نمدها: فرسودگی سطح یا خط افتادن شفت در اثر سایش، نقطه شروع ایده‌آلی برای رشد شکاف‌های خستگی است.
متهم ردیف اول شکست شفت؛ پدیده ناهم‌راستایی (Misalignment)
اگر بپرسید چه عاملی باعث می‌شود شفت به طور مداوم زیر تنش‌های متناوب خمشی قرار گیرد، پاسخ یک کلمه است: ناهم‌راستایی. ناهم‌راستایی یعنی خط مرکزی محور چرخش الکتروموتور با خط مرکزی محور پمپ در یک راستای کامل قرار ندارد.
این ناهم‌راستایی به سه شکل اصلی رخ می‌دهد:
۱. ناهم‌راستایی موازی یا شعاعی: محورهای دو شفت با یکدیگر موازی هستند، اما نسبت به هم دارای فاصله یا انحراف افقی و عمودی هستند.
۲. ناهم‌راستایی زاویه‌ای: محورهای دو شفت در مرکز به یکدیگر می‌رسند اما با یکدیگر زاویه تشکیل می‌دهند.
۳. ناهم‌راستایی ترکیبی: حالتی که در دنیای واقعی شایع‌تر است و ترکیبی از هر دو خطای زاویه‌ای و موازی به شمار می‌رود.
وقتی شفت‌های نامحور به سختی به یکدیگر متصل می‌شوند، با چرخش شفت با سرعت‌های معمول کارگاهی (مثلاً ۱۴۵۰ یا ۲۹۰۰ دور در دقیقه)، در هر ثانیه ده‌ها بار نیروی خمش شدید به بدنه شفت وارد می‌شود. میلیون‌ها سیکل تنش خمشی در روز، شفت را در مدتی کوتاه به زانو درمی‌آورد. برای آشنایی کامل با مکانیسم فیزیکی این تنش‌ها و تأثیر متقابل قطعات سیستم، مطالعه مقاله تحلیلی چرا شفت پمپ‌ها و موتورها می‌شکنند؟ نقش کوپلینگ‌ها در جبران ناهم‌راستایی دیدگاهی شفاف از ریشه‌های فنی تخریب تجهیزات دوار به شما خواهد داد.
چطور با یک انتخاب هوشمندانه عمر پمپ را ۳ برابر کنیم؟
بسیاری از تکنسین‌ها برای اتصال شفت الکتروموتور به پمپ از کوپلینگ‌های صلب و یکپارچه یا اتصالات دست‌ساز استفاده می‌کنند. کوپلینگ‌های صلب هیچ‌گونه قابلیت انعطافی ندارند و کوچک‌ترین انحراف محور یا لرزش دستگاه را به صورت مستقیم و بدون تضعیف، به شفت و بیرینگ‌ها منتقل می‌کنند. در مقابل، راه‌حل نجات‌بخش و اقتصادی که عمر کل تجهیز را دگرگون می‌کند، استفاده از کوپلینگ‌های انعطاف‌پذیر صنعتی متناسب با توان سیستم است.
کوپلینگ انعطاف‌پذیر به عنوان یک فیوز مکانیکی و دمپر هوشمند در مدار عمل می‌کند. این قطعات به دلیل استفاده از رابط‌های الاستومری (رابر، پلی‌اورتان) یا مکانیزم‌های دنده‌ای و فنری، قادرند سه نقش سرنوشت‌ساز را ایفا کنند:
جبران خطاهای ناگزیر ناهم‌راستایی: جذب انحراف‌های زاویه‌ای و موازی تا حد مجاز تعریف‌شده بدون انتقال نیروی برشی به شفت.
جذب ارتعاشات و ضربه‌های گشتاور استارت: مهار ضربه‌های ناگهانی لحظه روشن شدن موتور یا نوسانات فشار مایع پمپ.
محافظت از بیرینگ‌ها و سیل‌های مکانیکی: با حذف بارهای جانبی ناخواسته، عمر مفید کاسه‌نمد و بلبرینگ‌ها نیز همپای شفت افزایش می‌یابد.
کیفیت ساخت کوپلینگ، بالانس دقیق بدنه و مرغوبیت الاستومرهای ضدروغن آن، شرط اصلی دستیابی به این مزیت‌هاست. اگر کوپلینگ از مواد بی‌کیفیت ساخته شده باشد، خودش منشأ لرزش و ناهم‌محوری خواهد شد. به همین دلیل، متخصصان فنی برای حفظ سرمایه‌گذاری کارگاهی، خرید کوپلینگ صنعتی از گروه صنعتی مدنی را پیشنهاد می‌دهند تا اطمینان حاصل شود که قطعات با رعایت استانداردهای دینامیکی و تحمل گشتاور واقعی در خطوط تولید به کار گرفته می‌شوند.
مراحل گام‌به‌گام عیب‌یابی و پیشگیری در کارگاه
برای اینکه مانع از بروز شکست مجدد شفت شوید، روند تعمیرات و بازرسی‌های خود را بر اساس این چارچوب سازمان‌دهی کنید:
۱. ارزیابی الگوی شکستگی شفت
قبل از انداختن شفت شکسته در ضایعات، سطح مقطع آن را با دقت تمیز کرده و نگاه کنید. اگر سطح شکستگی در ابتدا صاف و دارای خطوط متوالی هلال‌مانند و در بخش انتهایی زبر و دانه‌دانه باشد، بدون شک خستگی ناشی از خمش و ناهم‌راستایی رخ داده است. اگر شکست به صورت زاویه ۴۵ درجه و پیچشی باشد، گشتاور فراتر از حد تحمل یا قفل شدن ناگهانی پروانه پمپ عامل آن بوده است.
۲. بررسی وضعیت کوپلینگ قدیمی و رابط لاستیکی
آیا لاستیک میانی کوپلینگ خورده شده یا پودر سیاه‌رنگ در اطراف آن ریخته است؟ داغ شدن یا دفرمه شدن قطعات الاستومری زنگ خطر واضحی است که نشان می‌دهد ناهم‌راستایی فراتر از حد توان کوپلینگ بوده و لرزش‌ها مستقیماً به شفت منتقل شده است.
۳. تراز دقیق محورها در زمان نصب
هیچ‌گاه به چشمان خود برای تراز کردن شفت‌ها اعتماد نکنید. حتی اگر از بهترین کوپلینگ انعطاف‌پذیر استفاده می‌کنید، شفت‌ها باید با استفاده از ساعت‌های اندازه‌گیری اندیکاتور یا سیستم‌های هم‌راستاسازی لیزری به دقیق‌ترین شکل ممکن تراز شوند. هرچه ناهم‌راستایی اولیه کمتر باشد، کوپلینگ عمر بیشتری خواهد داشت و فشاری بر شفت وارد نمی‌شود.
۴. پایش ارتعاشات و دمای بیرینگ‌ها
پس از راه‌اندازی، لرزش شفت و دمای محفظه یاتاقان‌ها را تحت نظر بگیرید. بالا رفتن غیرعادی دما در ساعات اولیه کار نشانه بارگذاری نامتقارن و تمایل سیستم به تخریب مکانیکی است.
جمع‌بندی
شکستن مکرر شفت پمپ به معنای بی‌کیفیت بودن دائمی قطعات فلزی نیست، بلکه هشداری آشکار از وجود تنش‌های حل‌نشده ارتعاشی و ناهم‌راستایی در مدار چرخش است. تعویض شفت بدون رفع عامل اصلی، چرخه‌ای پرهزینه و بی‌پایان از تعمیرات را ایجاد می‌کند. با هم‌محور کردن اصولی شفت‌ها و به‌کارگیری یک کوپلینگ صنعتی انعطاف‌پذیر باکیفیت، می‌توانید تنش‌های مخرب را مهار کرده و راندمان کاری پمپ را بدون دغدغه شکستگی، تا سه برابر ارتقا دهید.
