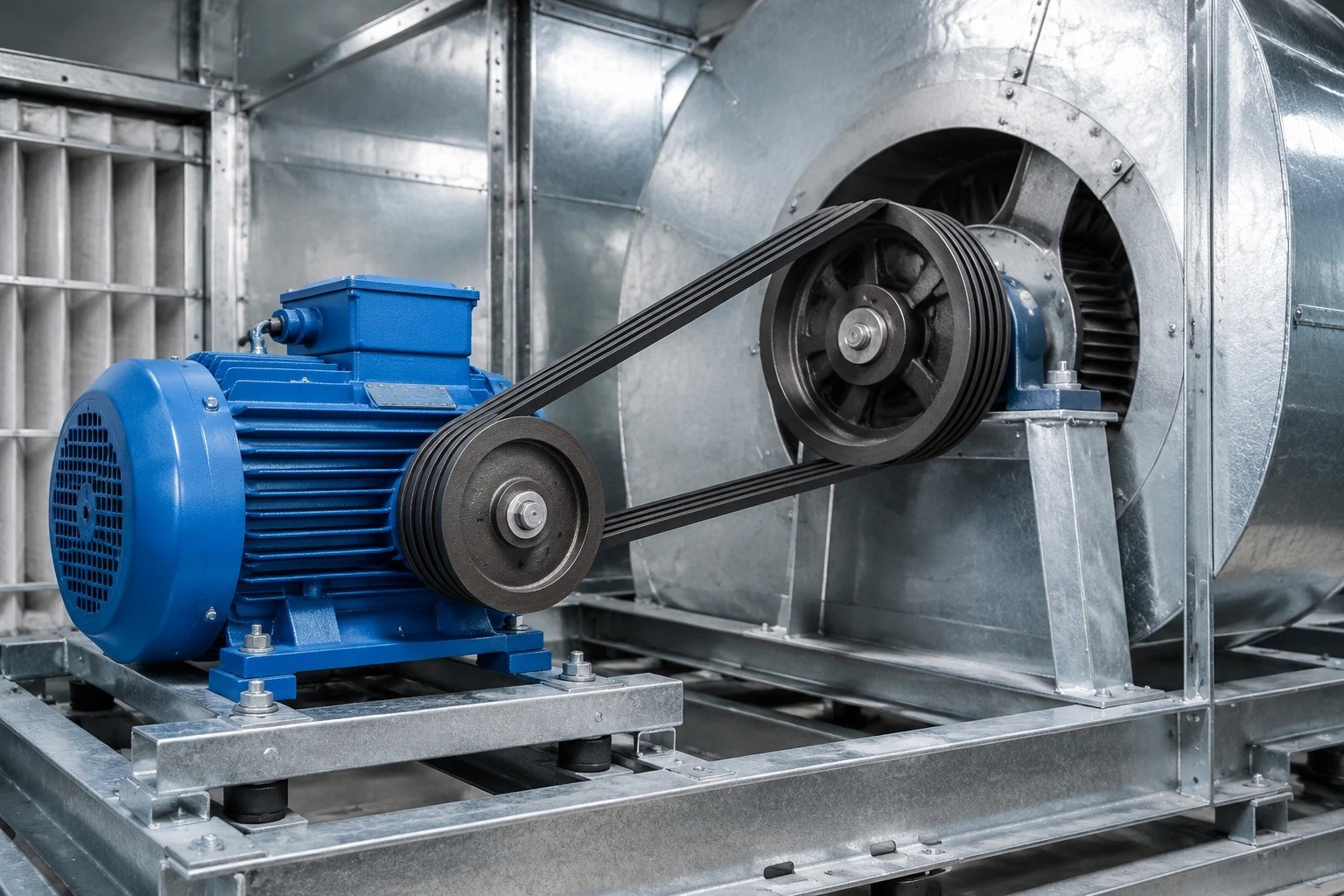

» راز تنظیم دقیق سرعت چرخش پروانه‌ها در هواساز؛ تکنیک‌های طلایی در سیستم‌های تسمه و فولی
در تأسیسات صنعتی پیشرفته، بیمارستان‌ها، مجتمع‌های بزرگ مسکونی و سالن‌های تولید کارخانجات، سیستم‌های تهویه مطبوع و واحدهای هواساز نقش کلیدی در کنترل کیفیت هوا، رطوبت‌زنی و تنظیم دما دارند. محور اصلی عملکرد این تجهیزات، پروانه فن سانتریفیوژ یا دمنده‌ای است که در قلب هواساز به گردش درمی‌آید. نرخ جابه‌جایی هوا و ایجاد فشار لازم برای عبور جریان از میان کانال‌های طویل و فیلترهای فشرده، ارتباط مستقیمی با سرعت گردش همین پروانه دارد.
با این حال، کارشناسان تأسیسات و مدیران نگهداری و تعمیرات در پروژه‌های مختلف اغلب با مشکلاتی نظیر کمبود جریان هوادهی، صدای گوش‌خراش، لرزش‌های نامتعارف یا فشار بیش‌از‌حد به موتور برق مواجه می‌شوند. در نگاه اول، برخی افراد تصور می‌کنند برای تغییر سرعت فن باید حتماً الکتروموتور کل سیستم را تعویض کرد یا هزینه‌های سرسام‌آوری برای بردهای الکترونیکی پیچیده پرداخت؛ اما واقعیت این است که در اغلب سیستم‌های تهویه، راهکاری به‌مراتب ساده‌تر، کم‌هزینه‌تر و پایدارتر وجود دارد که در مهندسی اصولی سازوکار تسمه و فولی خلاصه می‌شود.
چرا سرعت چرخش فن هواساز نیازمند تنظیم مداوم است؟
یک سیستم تهویه مطبوع مانند یک موجود زنده با شرایط محیطی متغیر در ارتباط است. در آغاز راه‌اندازی پروژه، محاسبات اولیه بر اساس کانال‌های خالی و فیلترهای کاملاً نو انجام می‌شود. با گذشت زمان، فیلترهای کیسه‌ای و فیلترهای کربنی دچار فشردگی و جذب ذرات می‌شوند؛ در نتیجه افت فشار درون محفظه هواساز افزایش می‌یابد و دبی جریان باد در خروجی افت محسوسی پیدا می‌کند. علاوه بر این، تغییر کاربری یک بخش از کارخانه یا نیاز به افزایش تهویه در فصول گرم سال، مدیران را وادار می‌کند تا حجم هوادهی را تغییر دهند.
در مکانیک سیالات، ارتباط بین سرعت چرخش پروانه و پارامترهای اصلی فن بسیار حساس است. اگر سرعت پروانه را کمی افزایش دهید، حجم هوادهی به همان نسبت بیشتر می‌شود؛ اما نکته بسیار مهم این است که افت فشار و به‌ویژه انرژی الکتریکی موردنیاز موتور با شدت بسیار بیشتری افزایش می‌یابند. بنابراین افزایش ناآگاهانه سرعت بدون در نظر گرفتن ظرفیت بار دینام، می‌تواند در عرض چند روز باعث داغ شدن سیم‌پیچ الکتروموتور و سوختن آن شود. به همین دلیل، تنظیم سرعت فن نیازمند ظرافت بالا و رعایت اصولی است که کارکرد نرم و استاندارد سامانه را حفظ کند.
برتری‌های سیستم انتقال قدرت پولی و تسمه در سیستم‌های تهویه
اگرچه فن‌هایی با اتصال مستقیم شفت موتور به پروانه نیز در بازار وجود دارند، اما همچنان اکثریت قاطع هواسازهای حرفه‌ای با سامانه‌های پولی و تسمه طراحی و اجرا می‌شوند. دلیل این انتخاب هوشمندانه، چندین مزیت مکانیکی برجسته است:
اولین مزیت، قابلیت انعطاف‌پذیری فوق‌العاده در تغییر سرعت است. در سیستم‌های مستقیم، سرعت چرخش فن دقیقاً برابر با سرعت خروجی الکتروموتور است که معمولاً دورهای ثابتی مانند هزار، هزار و چهارصد یا دو هزار و هشتصد دور دارند. اما در سیستم‌های فولی و تسمه، شما مقید به این اعداد ثابت نیستید و می‌توانید با یک تغییر ساده در سایز پولی‌ها، به هر دور سفارشی و دقیقی که سیستم تهویه برای راندمان حداکثری نیاز دارد دست پیدا کنید.
دومین مزیت به رفتار ارتجاعی تسمه مربوط می‌شود. تسمه‌ها به دلیل ساختار لاستیکی و الیافی خود، ضربات لحظه استارت موتور را جذب می‌کنند و مانع از انتقال تنش ناگهانی به شفت و پروانه می‌شوند. علاوه بر این، در صورت قفل شدن ناگهانی یاتاقان پروانه، تسمه به عنوان یک محافظ مکانیکی عمل کرده و با سر خوردن روی فولی از سوختن الکتروموتور جلوگیری به عمل می‌آورد.
چگونه با تغییر فولی، سرعت خروجی دستگاه را تغییر می‌دهیم؟
سازوکار تنظیم دور در این سیستم‌ها، بر پایه نسبت ابعاد فولی متصل به شفت موتور (فولی محرک) و فولی مستقر روی شفت پروانه (فولی متحرک) عمل می‌کند. زمانی که قطر فولی محرک نصب‌شده روی موتور از قطر فولی فن بزرگ‌تر باشد، سرعت چرخش پروانه افزایش می‌یابد. برعکس، زمانی که فولی فن نسبت به فولی موتور اندازه بزرگ‌تری داشته باشد، سرعت دوران فن کاهش یافته و در عوض توان گشتاوری بالا می‌رود.
بنابراین با کوچک یا بزرگ کردن فولی‌ها، می‌توان به آسانی سرعت جریان باد در هواساز را کالیبره کرد. اما برای پیاده‌سازی این کار، باید نکات ریز مهندسی از جمله زاویه درگیری تسمه، حفظ کشش استاندارد و جلوگیری از لغزش قطعات را مد نظر قرار داد.
اگر تمایل دارید اطلاعات عمیق‌تر، روش‌های کارگاهی و تحلیل تجربی این فرآیند را مطالعه نمایید، پیشنهاد می‌کنیم راهنمای جامع و فنی چگونه با تغییر سایز فولی، سرعت دستگاه‌ها را تنظیم کنیم؟ (بررسی سیستم‌های تهویه و هواساز) را مورد مطالعه قرار دهید تا تمام جوانب این فرآیند را از دیدگاه تکنسین‌های باسابقه تاسیسات به خوبی فرا بگیرید.
نکات کلیدی در تعویض و بالانس فولی برای حذف صدا و لرزش
صرفاً انتخاب سایز مناسب فولی برای رسیدن به یک کارکرد بی‌نقص کافی نیست. در هواسازها به دلیل ابعاد حجیم محفظه و حساسیت سیستم کانال‌کشی ساختمان‌ها به لرزش، نصب ناصحیح فولی می‌تواند فاجعه‌آفرین باشد. تکنسین‌های فنی همواره سه اصل مهم را در این بخش پیاده می‌کنند:
هم‌محوری دقیق و تنظیم زاویه
فولی متصل به الکتروموتور و فولی فن باید دقیقاً در یک امتداد و بدون کمترین انحراف زاویه‌ای مستقر شوند. اگر این دو قطعه حتی چند دهم میلی‌متر لنگی یا عدم تراز داشته باشند، تسمه در طول کارکرد دچار ساییدگی یک‌طرفه می‌شود، گرمای شدیدی تولید می‌کند و صدای آزاردهنده جیغ تسمه در سراسر محوطه کانال‌ها می‌پیچد.
بالانس دینامیکی قطعه
یکی از بزرگ‌ترین خطاهایی که در زمان ارتقای سیستم هواساز رخ می‌دهد، استفاده از فولی‌های نامرغوب است. فولی‌هایی که از چدن بازیافتی ضعیف ساخته شده یا حفره‌های ریخته‌گری در بافت داخلی آنها وجود دارد، با چرخش در دورهای بالا دچار لنگی و عدم تعادل می‌شوند. این ناترازی به‌سرعت به یاتاقان‌ها و شفت آسیب زده و در نهایت باعث شکستگی و توقف کامل تجهیزات خواهد شد.
استفاده از بوش‌های قفل‌کن مدرن
امروزه روش‌های قدیمی مانند سوراخ‌کاری مستقیم ناف فولی و کوبیدن با چکش برای جا زدن خار شفت کنار رفته است. استانداردهای روز صنعتی بر استفاده از فولی‌های مجهز به بوش مخروطی تأکید دارند. این مکانیزم نه‌تنها از ایجاد هرگونه لقی و انحراف جلوگیری می‌کند، بلکه عملیات تعویض یا تنظیم دوباره را فوق‌العاده سریع و بدون آسیب به شفت اصلی انجام‌پذیر می‌سازد.
جمع‌بندی؛ قطعه استاندارد، ضامن کارکرد بی‌استهلاک هواساز
تغییر دور پروانه با کمک سیستم فولی، اقتصادی‌ترین و فنی‌ترین استراتژی برای سازگار کردن هواساز با شرایط بهره‌برداری جدید است. اجرای صحیح این تکنیک به شما اجازه می‌دهد بدون دست‌کاری پرهزینه در بخش‌های الکتریکی، راندمان هوادهی مجموعه را به سقف برسانید، طول عمر فیلترها و پروانه‌ها را مدیریت کنید و مصرف برق کل سیستم را بهینه نگه دارید.
با این حال، رسیدن به چنین بازدهی نرم و پایداری پیش از هر چیز در گرو کیفیت ریخته‌گری، تلورانس دقیق شیارها و بالانس بدون نقص فولی‌هاست. برای دستیابی به مطمئن‌ترین قطعات با استاندارد صنعتی، بستری فراهم است تا فرآیند خرید انواع فولی صنعتی از گروه صنعتی مدنی را با دسترسی به تنوعی گسترده از فولی‌های شیاردار چدنی، فولی‌های تایمینگ و بوش‌های استاندارد با بالاترین کیفیت ماشین‌کاری تجربه کنید و ایمنی و ماندگاری تأسیسات خود را ارتقا دهید.
