» چگونه عمر نوار نقاله را در شیب‌های تند افزایش دهیم؟ (راهکارهای فنی و انتخاب تأمین‌کننده معتبر)
سیستم‌های کانوایر یا نوار نقاله، شریان اصلی جابه‌جایی مواد در خطوط تولید، بسته‌بندی، معادن و صنایع غذایی هستند. با این حال، انتقال مواد در مسیرهای شیب‌دار (Inclined Conveyors) همیشه یکی از چالش‌برانگیزترین بخش‌های طراحی مکانیکی به شمار می‌رود. اعمال نیروی گرانش، افزایش تنش کششی و لغزش مداوم بار می‌تواند طول عمر مفید تسمه را به شدت کاهش داده و خط تولید را با توقف‌های پرهزینه مواجه کند. در این مقاله به بررسی راهکارهای مهندسی برای ارتقای دوام تسمه‌ها و نحوه مهار سایش در مسیرهای زاویه‌دار می‌پردازیم.
چالش‌های اصلی کارکرد تسمه در مسیرهای زاویه‌دار
وقتی زاویه شیب کانوایر افزایش می‌یابد، تعادل بین «نیروی اصطکاک نوار» و «وزن متریال» به هم می‌خورد. این عدم تعادل منجر به دو پدیده مخرب می‌شود:
سرخوردن برگشتی بار (Backsliding): متریال روی سطح تسمه می‌لغزد و به مرور زمان مثل یک ساینده عمل کرده، روکش پلیمری یا لاستیکی تسمه را از بین می‌برد.
تمرکز تنش در نقطه انتقال نیرو: موتور و درام کششی برای مقابله با گرانش فشار مضاعفی متحمل می‌شوند که این تنش مستقیماً به تار و پود (منجید) تسمه منتقل می‌شود.
اگر سیستم شما در این محیط‌ها دچار افت راندمان شده است، پیشنهاد می‌کنیم برای بررسی دقیق‌تر فرمول‌های کشش، زوایای بحرانی و تدابیر مهندسی، مقاله تخصصی [علت سرخوردن و سایش سریع تسمه نقاله در شیب‌های تند و راهکارهای ضدسایش] را مطالعه کنید تا با جزئیات فنی این عارضه آشنا شوید.
۴ راهکار مهندسی و کلیدی برای بهینه‌سازی و افزایش طول عمر نوار نقاله
برای به حداقل رساندن استهلاک نوار، حذف پدیده سرخوردن متریال و جلوگیری از تحمیل هزینه‌های سنگین تعویض زودهنگام در خطوط شیب‌دار، پیاده‌سازی این ۴ اصل ضروری است:

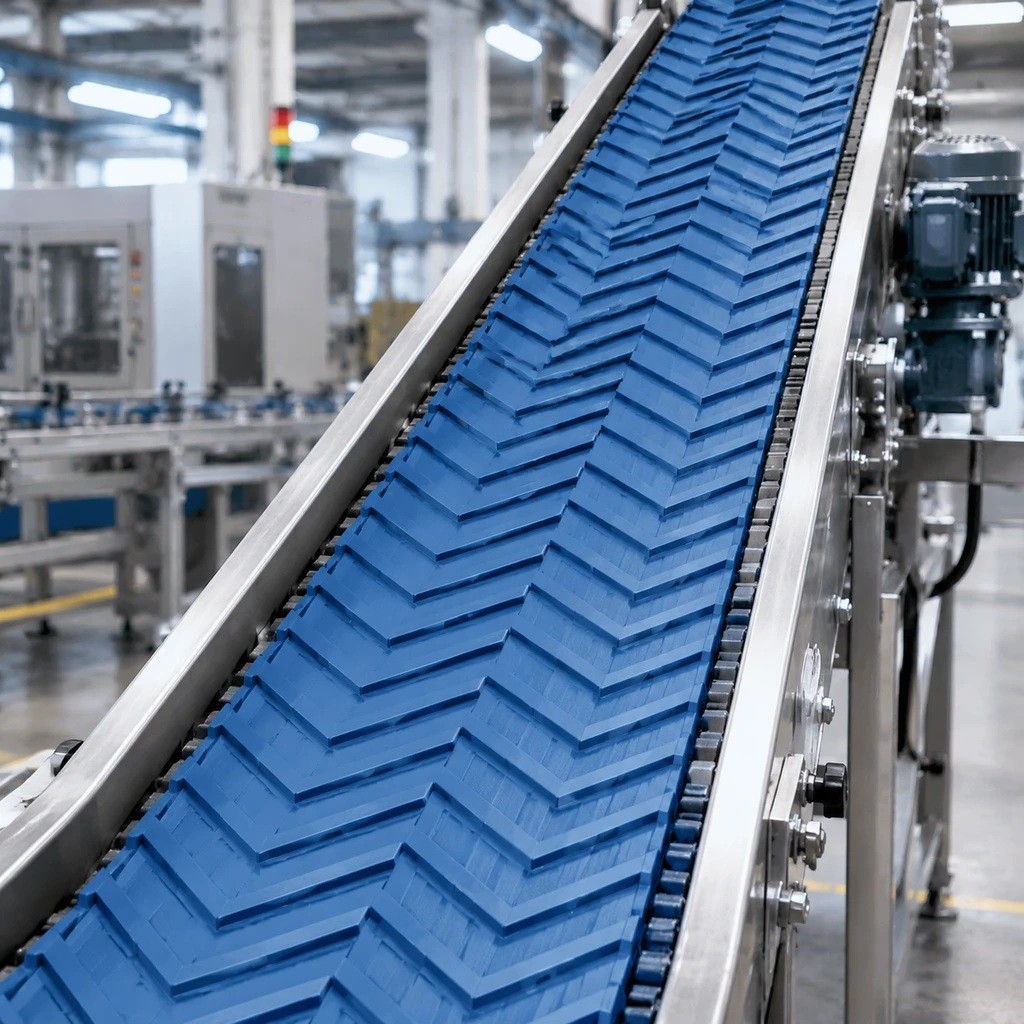

۱. استفاده هوشمندانه از تسمه‌های آجدار و پروفیل‌دار (Cleated & Chevron Belts)
در شیب‌های بیش از ۱۵ تا ۲۰ درجه، تسمه‌های با سطح صاف (Flat) عملاً راندمان خود را از دست می‌دهند و نیروی جاذبه بر اصطکاک تسمه غلبه می‌کند. در این شرایط، استفاده از تسمه‌های آجدار با الگوهای مهندسی‌شده مانند آج جناغی (Chevron)، گریپ دانه‌برنجی، لانه‌زنبوری یا پله‌های عرضی (Cleats) و دیواره‌های کرکره‌ای (Sidewall) توصیه می‌شود. این پروفیل‌ها به عنوان یک سد فیزیکی در برابر لغزش مواد به سمت پایین عمل می‌کنند؛ در نتیجه اصطکاک سایشی ناشی از لغزش بار مستقیماً حذف شده و از داغ شدن و سوختن لایه رویی نوار نقاله جلوگیری می‌شود.
۲. تنظیم دقیق رگلاژ، کشش تسمه و لاستیک‌کوبی درام‌ها (Rubber Lagging)
یکی از دلایل اصلی خرابی نوارها در شیب، ناهماهنگی در کشش سیستم است. کشش بیش از حد استاندارد به بافت تار و پود (منجید یا لایه‌های پلی‌استر/پلی‌آمید) آسیب زده و موجب دِفرمه شدن تسمه می‌شود؛ از طرف دیگر، شل بودن نوار باعث بکسواد کردن تسمه روی درام متحرک در لحظه استارت خواهد شد. برای رفع این چالش، کالیبراسیون دوره‌ای پیچ‌های رگلاژ و همچنین استفاده از روکش‌های لاستیکی ضدسایش شیاردار (Diamond Lagging) روی درام محرک الزامی است تا ضریب درگیری و انتقال گشتاور موتور به بالاترین حد ممکن برسد.
۳. کنترل شتاب اولیه و استفاده از سیستم راه‌اندازی نرم (Soft Start & VFD)
بیشترین میزان تنش و پارگی نوار نقاله در شیب‌های تند در همان ثانیه‌های آغازین استارت کانوایر و زمانی که سیستم زیر بار کامل قرار دارد اتفاق می‌افتد. استارت‌های ناگهانی (Direct-on-Line) یک شوک کششی شدید به اتصالات و لایه‌های تسمه وارد می‌کنند. تجهیز موتور به درایو کنترل دور (اینورتر / VFD) باعث بالا رفتن تدریجی سرعت می‌شود. این راه‌اندازی نرم، مانع از شوک به اتصالات، جدا شدن لایه‌ها (Delamination) و ایجاد میکرولغزش‌های ناگهانی بار روی سطح تسمه می‌گردد.
۴. انتخاب لایه‌بندی و پلیمر متناسب با شرایط فیزیکی و شیمیایی محیط
جنس روکش بالایی (Top Cover) و ساختار لایه‌های داخلی تسمه باید مستقیماً با نوع بار هم‌خوانی داشته باشد. در محیط‌های صنعتی سبک، بهداشتی و بسته‌بندی، نوار نقاله‌های PVC یا پلی‌یورتان (PU) با ویژگی‌های خاص نظیر ضریب اصطکاک تقویت‌شده، ضدروغن و گریس (Oil Resistant) و قابلیت آنتی‌استاتیک بهترین کارایی را دارند. انتخاب ضخامت نامناسب برای لایه بالایی یا استفاده از تسمه‌های غیراستاندارد در برابر بارهای زبر و لبه‌تیز، مقاومت مکانیکی را به شدت کاهش داده و خیلی سریع سطح نوار را مستهلک می‌کند.
نقش بازرسی‌های دوره‌ای و نگهداری پیشگیرانه در ماندگاری تسمه
بسیاری از خرابی‌های نوار نقاله نه به دلیل کیفیت پایین تسمه، بلکه به دلیل عدم انجام بازرسی‌های مستمر رخ می‌دهد. انباشت ضایعات، گرد و غبار و یا خرده‌مواد در زیر نوار نقاله یا روی درام‌ها می‌تواند باعث ایجاد تراز نامناسب (Tracking Error) شود که نتیجه آن سایش کناره‌های تسمه و آسیب به لایه‌های کناری است. بررسی هفتگی هم‌راستایی تسمه، اطمینان از سلامت درام‌های هرزگرد و پاکسازی مداوم سطح نوار از آلودگی‌های چسبنده، عمر مفید تسمه را به میزان قابل‌توجهی افزایش می‌دهد. فراموش نکنید که هرچه زودتر علائم اولیه (مانند صدای غیرعادی یا انحراف جزئی از مسیر) را شناسایی کنید، با هزینه کمتری می‌توانید از خرابی‌های پرهزینه بعدی جلوگیری کنید.
اهمیت کیفیت ساخت در دوام تجهیزات
حتی با اجرای دقیق‌ترین پروتکل‌های نگهداری، اگر خود تسمه بر اساس استانداردهای بین‌المللی تولید نشده باشد و منجید آن توان تحمل کشش را نداشته باشد، خیلی زودتر از موعد مستهلک خواهد شد. متریال نامرغوب در شیب‌های تند به سرعت دچار ترک‌خوردگی، جدایی لایه‌ها و پوسیدگی می‌شود. از این رو، همکاری با مراجع معتبر فنی و تولیدی در انتخاب ضخامت، نوع گریپ و مقاومت سایشی تسمه نقشی تعیین‌کننده در کاهش هزینه‌های پنهان نگهداری دارد.
اگر در خطوط تولید خود به دنبال تسمه‌هایی با طول عمر بالا و سازگار با شرایط سخت کاری هستید، خدمات تأمین و مشاوره تخصصی [خرید نوار نقاله PVC از گروه صنعتی مدنی] یکی از گزینه‌های مطمئن برای دسترسی به محصولات باکیفیت و مهندسی‌شده در بازار ایران به شمار می‌آید.
جمع‌بندی
افزایش طول عمر نوار نقاله در شیب‌های تند یک معادله چندوجهی است؛ از یک سو انتخاب پروفیل و کشش صحیح سیستم، و از سوی دیگر استفاده از تسمه‌های باکیفیت و استاندارد. با بازرسی منظم دوره‌ای، کنترل زاویه قرارگیری بار و به‌کارگیری ملزومات متناسب با نوع محصول، می‌توانید ضمن محافظت از سرمایه‌گذاری خود، پایداری و راندمان پیوسته خط تولید را تضمین کنید.
